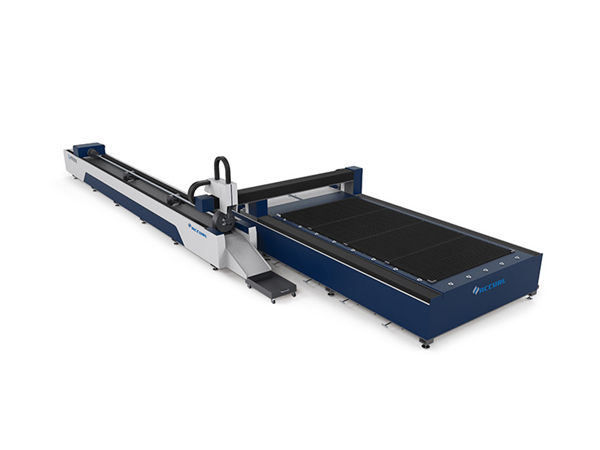

metal tubes 3d laser cutting machine / auto pipe cutting machine

Mga Detalye sa Produkto

Sertipikasyon: CE
Mga Termino sa Pagbayad ug Pagpadala:
Minimum nga Dako sa Order: 1Set
Presyo: Maabusaran
Mga Detalye sa Packaging: 1 * 20GP container
Panahon sa Pagpadala: 30days
Mga Termino sa Pagbayad: L / C, D / A, T / T, D / P, Western Union, L / C
Mga Abilidad sa Pag-supply: 50sets matag bulan

Gilaraw nga Deskripsyon sa Produkto

Aplikasyon ::	Tanan nga Materyal nga metal	Pagputol nga Pagkakapoy:	SS Upto 10mm, MS Upto 22cm
Type sa Laser ::	Serat	CNC O Dili ::	Oo
Pag-cooling nga Modelo ::	Pagpabugnaw sa Tubig	Pagdumala sa Software ::	Cypcut
Gisuportahan ang Format sa graphic ::	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Dapit sa Sinugdanan ::	China
Numero sa Modelo ::	TY-3015DG	Gihatag nga Human sa pagbaligya nga serbisyo ::	Magamit ang mga Engineer Alang sa Mga Serbisyo sa Mga Serbisyo sa Overseas
Gisubli nga Tukma ::	+ -0.03mm	Nag-ayo nga temperatura ::	0 ° C-45 ° C
Working Humidity ::	5%-95%	Hanas sa Pagproseso:	20-130mmx3000mm
Boltahe ::	AC380V ± 10% 50HZ (60HZ)	Pagputol nga Lugar:	3000 * 1500mm Standard, Daghang Mahimo nga I-Customize

Lawas sa makina

1. Ang among lawas sa Machine nga adunay 8mm nga istruktura sa asero, 600 ℃ nga pagtambal sa init, Tukma nga welding, aron masiguro nga 20 ka tuig nga paggamit nga wala’y deformation.
2. Gantry uban ang magnesium alloy casting, Lig-on nga kalig-on nga wala’y pag-usab, Dali nga paglihok.
3. Ang hataas nga kaepektibo nga sistema sa pag-undang sa usok sa us aka kilid sa lawas sa makina, Lig-on nga adunay bahin nga abug ug koleksyon sa panigarilyo, makunhuran ang kadaot sa mamumuo.
4. Gi-import nga katukma nga flange reducer ug servo motor, Kadali sa dagan.
5. 70 blades ug 6 mga slide bar sa higdaanan sa makina, nga adunay suod nga mga blades aron mabawasan ang pasidaan sa makina, ang mga slide bar nga nagtrabaho kauban ang mga cylinders aron dali ma-upload ug ma-download ang mga sheet.
6. Flexible nga kahon sa pag-load mahimo nga masulud sa unahan ug sa duha nga mga kilid diin kombinsido alang sa kahimtang sa pagtrabaho sa makina.

Pagpahimulos sa fiber laser cutting machine

1) Maayo kaayo nga kalidad sa beam: Gagmay nga diametro sa pagtuon ug taas nga kahusayan sa trabaho, taas nga kalidad.
2) Ang taas nga tulin sa pagputol: ang tulin sa pagputol labaw pa sa 60m / min
3) Stable nga pagdagan: Pag-angkon sa labing taas nga kalibutan nga pag-import sa mga fiber laser, lig-on nga pasundayag, mga pangunang bahin mahimo
moabot sa 100,000 nga oras;
4) Taas nga kahusayan alang sa pagkakabig sa photoelectric: Itandi sa CO2 laser cutting machine,
Ang makina nga laser pagputol sa makina adunay tulo ka beses nga pagka-epektibo sa pagkakabig sa photoelectric
5) Ubos nga gasto & Ubos nga pagmintinar: Pag-save sa enerhiya ug pagpanalipod sa kalikopan. Photoelectric rate sa pagkakabig
hangtod sa 25-30%. Ubos nga konsumo sa kuryente sa kuryente, kini hapit lamang 20% -30% nga tradisyonal nga laser sa CO2
pagputol sa makina. Ang paghatud sa linya sa linya dili kinahanglan magbanaag sa lens, makatipig sa gasto sa pagpadayon;
6) Sayon nga operasyon: transmission line fiber, walay pag-adjust sa optical path;
7) Super flexible optical effects: Compact design, dali nga adunay kadali nga kinahanglanon sa manufacturing.

Pagpiho

Ang medium nga gigikanan sa laser	Serat
Sakup sa pagputol (L * W)	3000 mm × 1500 mm
Z axle stroke	250 mm
Max. katulin sa posisyon	120 m / min
X, Y axle Max. paspas ang tulin	1.0G
Pag-cool nga porma	Ang paglamig sa tubig
Ang haba nga laser	1070nm
Gipagawas nga gahum sa gigikanan sa laser	500W / 1000W / 1500W / 2000W 2500W / 3000W / 4000W (Kapilian)
Mga Min. pagputol sa gintang	≤ 0.1 mm
Ang pagpahimutang sa kawastuhan sa X, Y ug Z axle	± 0.03 mm
Gibalikbalik nga pagpunting sa posisyon nga kawastuhan sa mga axle nga X, Y ug Z	± 0.01 mm
Ang gibag-on sa pagputol nga materyal (sumala sa materyal)	0,2 - 25 mm
Modelo sa drayber	Gi-import nga motor nga servo
Kinahanglanon ang kusog	380V, 50/60 Hz
Ang temperatura sa pagtrabaho	0-45 ℃
Padayon nga oras sa pagtrabaho	24 Oras
Ang gibug-aton sa makina	Mga 12000 Kgs
Ang kinatibuk-ang lebel sa proteksyon sa suplay sa kuryente	IP54

Mga Detalye nga Mga Imahen

	Ngalan: Ang lawas sa makina ug accessoriea.600 ℃ init nga pagtambal, 24 ka oras nga paglamig sa hudno, tukma nga welding nga pagpanalipod sa CO2, aron masiguro nga 20 ka tuig nga paggamit nga wala’y pagbag-o. BSynchronous X / Y / Z axes: Ang Z-axis mahimong modagan 150mm, nga angay alang sa pagputol sa daghang mga lahi sa mga sheet sa metal. c.High kalidad nga garantiya sa tibuuk niini ug dali nga pagpadayon.
Ngalan:AC servo motor & driverAng gi-import nga servo motor (Y-axis nga gimaneho sa duha nga motor sa servo) kauban ang sopistikado nga reducer sa planeta nagsiguro nga makanunayon, tukma ug kasaligan nga biyahe.
	Ngalan:Ang sistema sa pagputol sa Precision Linear GuidesAdvanced, gahum sa laser ug kalihokan sa servo nga nahiangay sa usag usa nga hingpit, nag-import nga taas nga gear sa katukma ug sistema sa rack drive, us aka doble nga lamesa sa pagtrabaho, aron masiguro ang mas taas nga pagproseso ug katukma ..
Ngalan:Ang pagputol sa uloAng ulo nga wala’y kontak nga nagputol adunay function sa pagsunud sa taas nga awto ug anti-banggaan, nga labi nga gipauswag ang katulin sa pagputol, pag-ayo ug pagputol sa katukma sa ilawom sa parehas nga gahum sa output. Sa usa ka pulong, ang pagpaayo sa kahusayan mahimong madugangan.
	Ngalan:Ang tulin nga tibuuk nga Laser, taas nga linya sa pagputol sa katulin, ug hapsay nga pagputol sa sulab

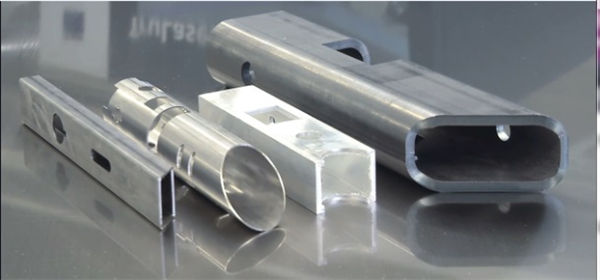

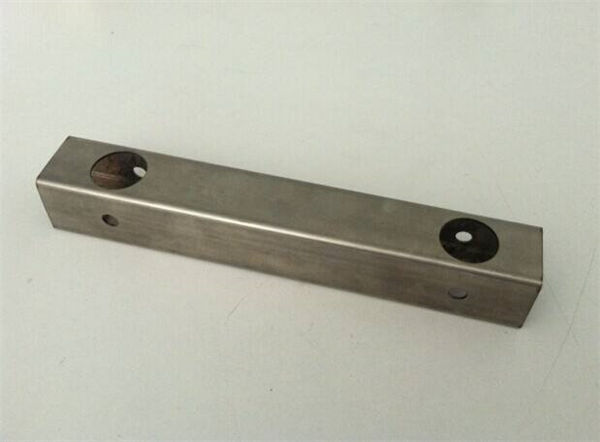

Pagputol nga mga Sampol

Pagbansay

Pagkahuman sa pagpirma sa kontrata, mahimo’g ayuhon sa imong kompaniya ang mga technologist nga moabut ang among pabrika aron mahibal-an ang sukaranan nga kahibalo sa mga kagamitan ug mga kinahanglanon sa pag-operate, igo nga oras sa pagbansay mga 1-3 nga adlaw, ang sulud sa pagbansay sama sa mosunod:
a) Kasagaran nga pagbansay sa software nga drowing;
b) Ang mga pamaagi sa pagbansay ug paghanas;
c) Ang kamahinungdanon sa mga control panel ug mga parameter sa software, setting sa range sa mga parameter;
d) Panguna nga paghinlo ug pagmintinar sa makina;
e) Kasagaran sa Hardware Problema;
f) Pasidaan sa operasyon
